IS23-E6030 Modbus RTU主站網關模塊主要完成Modbus RTU的通訊處理，并將處理好的的數據發送給CPU模塊，由CPU模塊處理。
IS23-E6030 技術指標表
總特性 | ||
外形尺寸 | 45mm(L)×100mm(W)×75mm(H) | |
重量 | <350g | |
功率損耗 | <3W | |
包括 | +24VDC(擴展總線提供)：0 mA | |
+5VDC(擴展總線提供)：90 mA | ||
電源要求 | 背板總線5V | ±10% V ripple < 60mV |
背板總線24V | 24V ±10% V ripple < 200mV | |
通訊特性 | ||
Modbus RTU波特率 | 1200bit/s, 2400bit/s, 4800bit/s, 9600bit/s, 19200bit/s, 38400bit/s, 57600bit/s, 115200bit/s | |
支持最大輸入數據 | 256個寄存器（16位） | |
支持最大輸出數據 | 256個寄存器（16位） | |
支持最大從站個數 | 32個 | |
支持的Modbus功能碼類型 | 1、2、3、4、5、6、15、16 | |

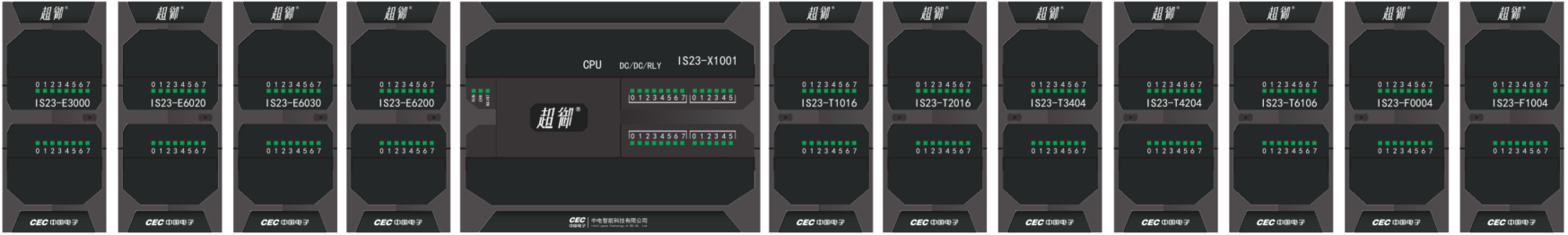

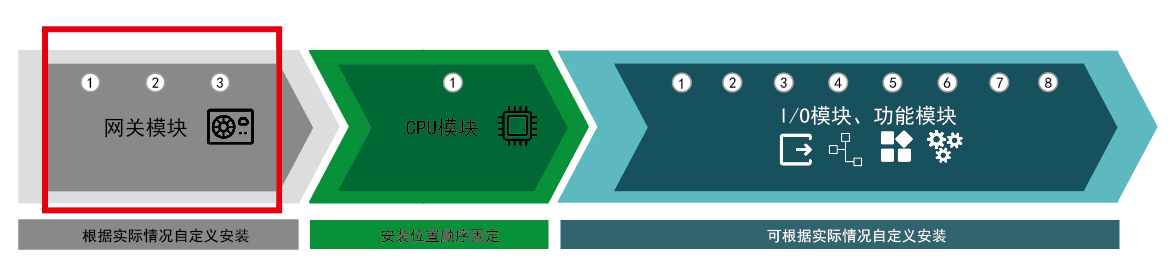

產品安裝位置示意圖
