支持EtherCAT協議
支持實時時鐘
4路RJ45:2路以太網、2路EtherCAT口
支持上位機雙網拓撲結構
支持環網冗余
支持雙機熱備冗余
支持掉電保護
全金屬外殼
支持EtherCAT協議
支持實時時鐘
4路RJ45:2路以太網、2路EtherCAT口
支持上位機雙網拓撲結構
支持環網冗余
支持雙機熱備冗余
支持掉電保護
全金屬外殼
IL40-X3001冗余型CPU模塊安裝在冗余型CPU導軌上，實現EtherCAT主站功能，輪詢EtherCAT從站數據，管理從站信息；與SC-Prosys、SC-ProView通過以太網完成的配置下裝及診斷上報。
IL40-X3001冗余型CPU設有兩個SpaceWire通信接口，主從CPU模塊通過兩條專用的SpaceWire總線交叉相連構成PLC雙機冗余系統。系統采用主、從熱備冗余方式，即主、從控制器模塊同時接受網絡數據，主機做控制運算，并將結果通過SpaceWire總線同步給備機。系統運行過程中一旦主模塊發生故障，從模塊自動升為主，切換時間小于一個IEC周期。這種冗余配置的方式，極大地提高了PLC系統連續運行的能力，保證系統可靠持續運行。
IL40-X3001技術指標表
硬件資源 | |||
CPU | 基于SPARC V8架構32位處理器，內核頻率：400MHZ | ||
Memory | 程序存儲空間:256MB | ||
運行內存:256MB | |||
浮點 | 900MFLOPA@400MHz | ||
定點 | 1500DMIPS@400MHz | ||
實時時鐘 | 支持 | ||
看門狗功能 | 支持 | ||
支持站點數 | 65535 | ||
EtherCAT主站 | 2路EtherCAT通信通道 | ||
以太網控制器 | 2路Ethernet通信通道 | ||
復位開關 | 手動復位 | ||
主備識別開關 | 主備識別 | ||
通信接口 | |||
以太網口 | 2路，物理接口為RJ45；10/100M自協商AUTO_MIDX ETH1：編程工具通信口； ETH2：編程工具通信口； | ||
EtherCAT接口 | 2路，物理接口為RJ45；100M X1OUT： EtherCAT Master 輸出口； X2IN： EtherCAT Master 冗余環網輸入口 | ||
Spacewire接口 | 2路，物理接口為Mini DB9 SP0:雙機數據同步通信接口； SP1:雙機心跳信號接口 | ||
供電電源 | |||
輸入電壓 | 24VDC（-15%-+20%） | ||
輸入電流 | 小于400mA@24VDC | ||
物理特性 | |||
安裝方式 | 導軌安裝 | ||
模塊尺寸W×H×D | 41mm×252mm×170mm | ||
模塊重量 | 1.2Kg | ||
環境條件 | |||
工作環境溫度 | －40℃～65℃ | ||
工作環境相對濕度 | 25°C時，周圍環境相對濕度條件：不大于95%,無凝結 | ||
儲存環境溫度 | －55℃～70℃ | ||
儲存環境相對濕度 | 25°C時，周圍環境相對濕度條件：不大于95%,無凝結 | ||
IP防護等級 | IP30 | ||

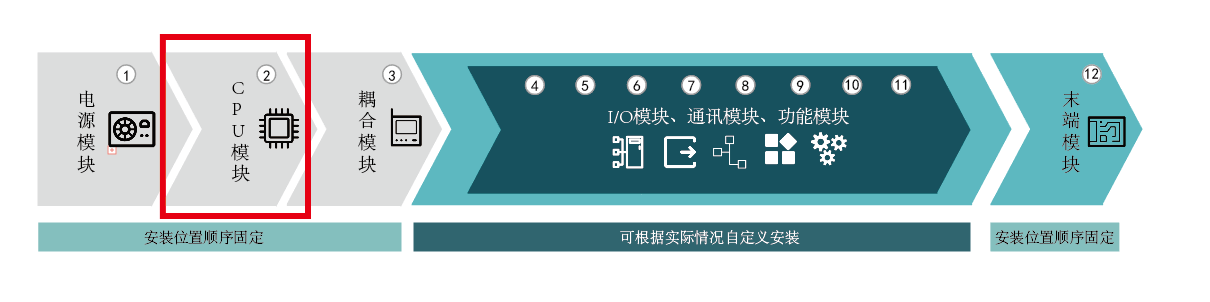

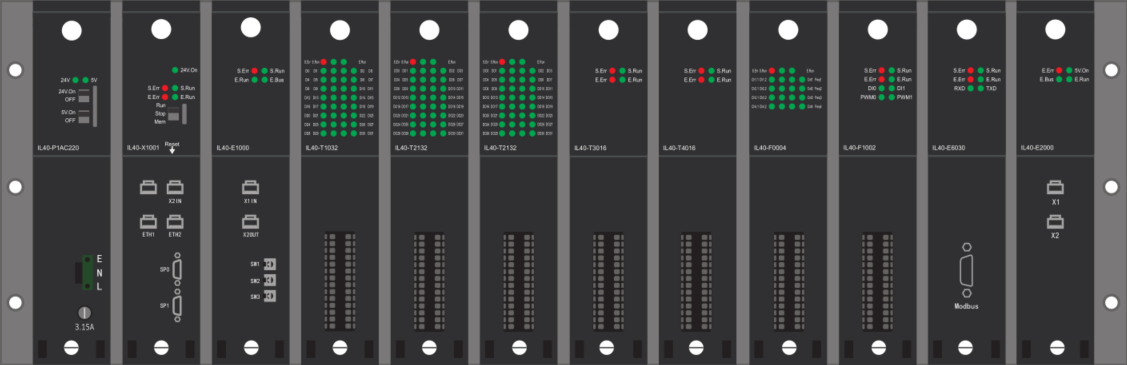

產品安裝位置示意圖
