支持EtherCAT協議
支持實時時鐘
4路RJ45：2路以太網、2路EtherCAT口
支持上位機雙網拓撲結構
支持EtherCAT協議
支持實時時鐘
4路RJ45：2路以太網、2路EtherCAT口
支持上位機雙網拓撲結構

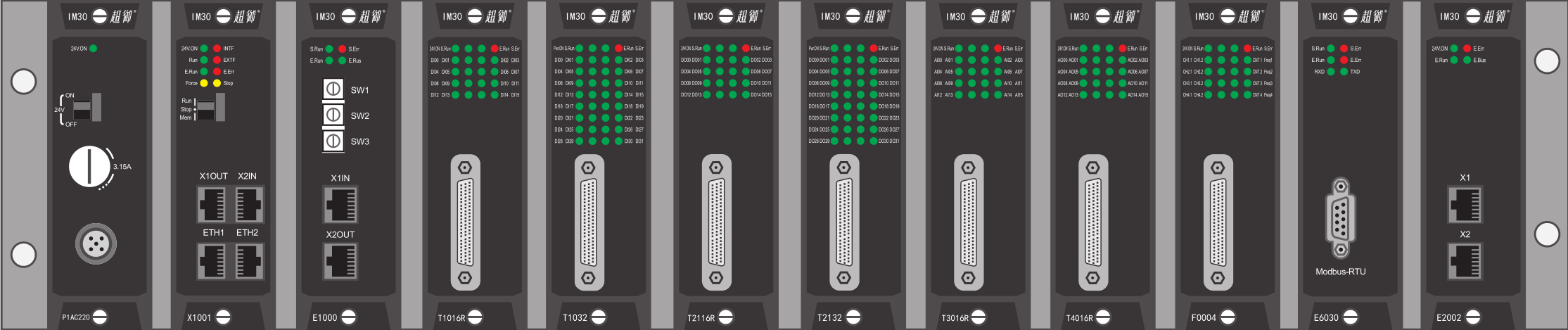

IM30-X2001 CPU安裝在背板上，實現EtherCAT主站功能，輪詢EtherCAT從站數據，管理從站信息；與SC-Prosys、SC-ProView通過以太網完成的配置的下裝及診斷上報。
IM30-X2001技術指標表
硬件資源 | ||
CPU | 基于SPARC V8架構32位處理器，內核頻率：400MHZ | |
Memory | 程序存儲空間:32MB | |
運行內存:256MB | ||
浮點 | 900MFLOPS@400MHz | |
定點 | 1500DMIPS@400MHz | |
實時時鐘 | 支持 | |
看門狗功能 | 支持 | |
支持站點數 | 65535 | |
EtherCAT主站 | 2路EtherCAT通信通道 | |
以太網控制器 | 2路Ethernet通信通道 | |
復位開關 | 手動復位 | |
通信接口 | ||
以太網口 | 2路，物理接口為RJ45；10/100M自協商AUTO_MIDX ETH1：編程工具通信口； ETH2：編程工具通信口； | |
EtherCAT接口 | 2路，物理接口為RJ45；100M X1OUT：EtherCAT Master 輸出口； X2IN：EtherCAT Master 冗余環網輸入口 | |
供電電源 | ||
輸入電壓 | 24VDC（-15%-+20%） | |
輸入電流 | 小于400mA@24VDC | |
物理特性 | ||
安裝方式 | 導軌安裝 | |
模塊尺寸W×H×D | 41mm×252mm×170mm | |
模塊重量 | 1.2Kg | |
環境條件 | ||
工作環境溫度 | －40℃～65℃ | |
工作環境相對濕度 | 25°C時，周圍環境相對濕度條件：不大于95%,無凝結 | |
儲存環境溫度 | －55℃～70℃ | |
儲存環境相對濕度 | 25°C時，周圍環境相對濕度條件：不大于95%,無凝結 | |
IP防護等級 | IP30 | |

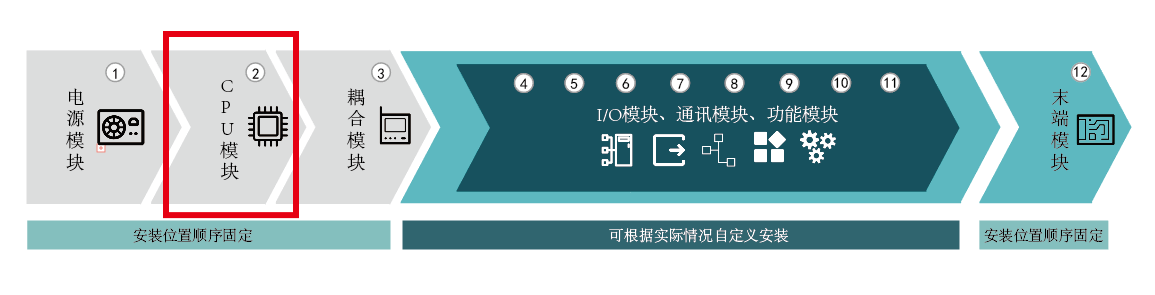

產品安裝位置示意圖
