支持EtherCAT協議
1個光纖LC接口，可實現從站擴展
支持線型拓撲組網
最大20km傳輸距離
支持EtherCAT協議
1個光纖LC接口，可實現從站擴展
支持線型拓撲組網
最大20km傳輸距離
IL40-E2100通過單模光纖通訊連接下一級耦合器模塊，實現從站擴展。
IL40-E2100技術指標
技術規格 | |
尺寸和重量 | |
尺寸 W×H×D（mm） | 41×252×170 |
重量（kg） | 1.2 |
安裝 | 自定義導軌 |
系統電源 | |
背板電源 | 300mA@5VDC |
通信接口 | |
協議 | EtherCAT總線，符合IEC/PAS 62407標準 |
介質 | 通過歐式端子引出通信總線到背板 |
數據傳輸介質 | G.652單模玻璃光纖（9/125um，1310nm） |
數據傳輸速度 | EtherCAT設備協議/100Mbaud |
站間的線纜長度 | 最大20km（100BASE-FX） |
總線連接 | 1個光纖接口，全雙工 |
環境條件 | |
工作環境溫度 | －40℃~+65℃ |
工作環境相對濕度 | 25℃時，周圍環境相對濕度條件：不大于95%，無凝結 |
儲存環境溫度 | -55℃~+70℃ |
儲存環境相對濕度 | 25℃時，周圍環境相對濕度條件：不大于95%，無凝結 |
IP防護等級 | IP30 |

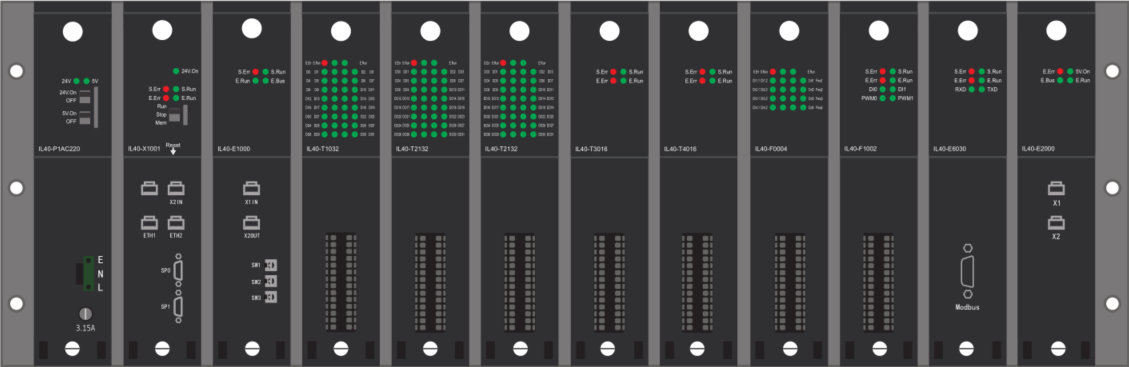

產品安裝位置示意圖
