實現EtherCAT總線協議和Modbus-RTU協議的轉換
一個RS485接口，支持Modbus-RTU協議
最多支持32個Modbus從站
上位機軟件可配置模塊相關工作參數
實現EtherCAT總線協議和Modbus-RTU協議的轉換
一個RS485接口，支持Modbus-RTU協議
最多支持32個Modbus從站
上位機軟件可配置模塊相關工作參數
IL40-E6030模塊用于將Modbus RTU從站設備接入N系列PLC的EtherCAT總線網絡，實現Modbus從站設備與N系列PLC的互聯。
IL40-E6030技術指標
技術規格 | |
尺寸和重量 | |
尺寸 W×H×D（mm） | 41×252×170 |
重量（kg） | 1.20 |
安裝 | 自定義導軌 |
系統電源 | |
背板電源 | 800mA@5VDC |
電氣隔離 | 500VDC（EBUS/現場電位） |
配置信息接口 | 不需要相關硬件接口配置，可通過“指定組態軟件”進行配置 |
通信接口 | |
背板接口 | EtherCAT |
背板協議 | EtherCAT總線，符合IEC/PAS 62407標準 |
現場總線接口 | RS485接口；模塊采用DB-9基座，8腳定義為數據A，3腳定義為數據B；通過485雙絞線纜與Modbus設備模塊相連 |
現場總線協議 | 支持Modbus RTU協議；最多支持32個Modbus從站；可以尋址1到247的子節點 波特率：1200/2400/4800/9600/19200/38400/56000/115200 |
環境條件 | |
工作環境溫度 | －40℃~+65℃ |
工作環境相對濕度 | 25℃時，周圍環境相對濕度條件：不大于95%，無凝結 |
儲存環境溫度 | -55℃~+70℃ |
儲存環境相對濕度 | 25℃時，周圍環境相對濕度條件：不大于95%，無凝結 |
IP防護等級 | IP30 |

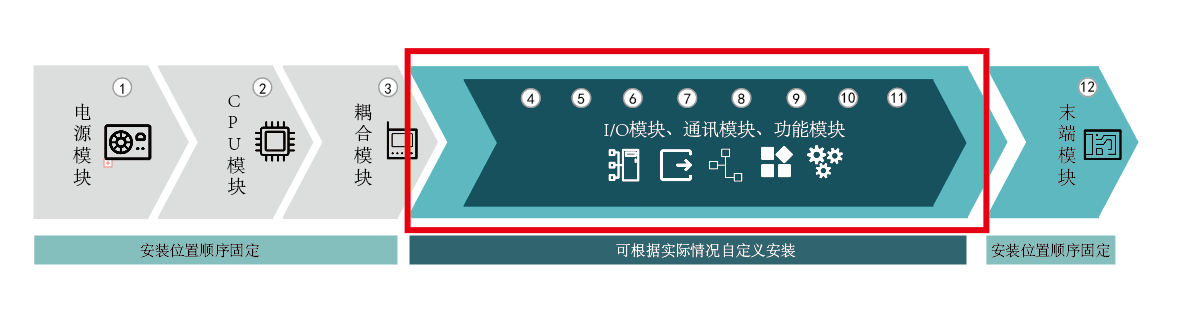

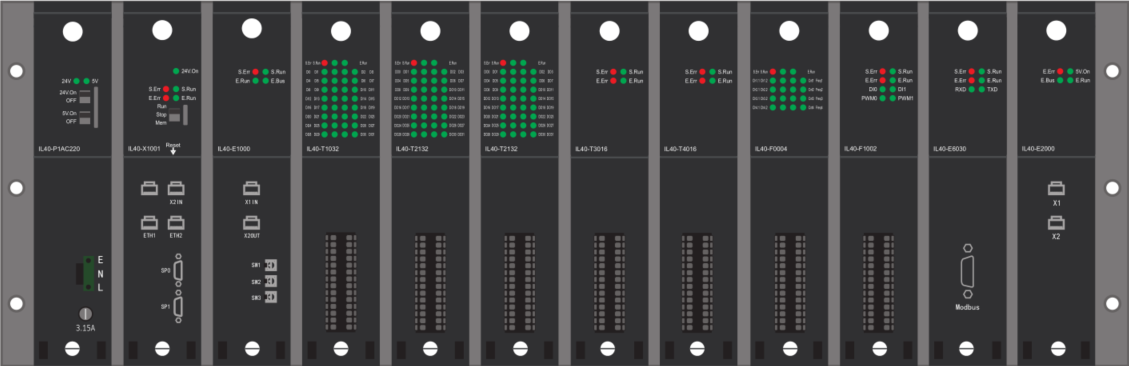

產品位置安裝示意圖
