輸出2路占空比可調、頻率可調的24V電壓信號
脈沖輸出模式、脈寬調制（PWM）模式、脈沖串模式、On/Off延時模式
DI數字量輸入的功能：可作為普通輸入和硬件使能
輸出2路占空比可調、頻率可調的24V電壓信號
脈沖輸出模式、脈寬調制（PWM）模式、脈沖串模式、On/Off延時模式
DI數字量輸入的功能：可作為普通輸入和硬件使能
IL40-F1002 技術指標
技術規格 | ||||
尺寸和重量 | ||||
尺寸 W×H×D（mm） | 41×252×170 | |||
重量（kg） | 1.2 | |||
安裝 | 自定義導軌 | |||
系統電源 | ||||
背板電源 | 200mA@5VDC | |||
現場電源 | 2A@24VDC | |||
通信接口 | ||||
協議 | EtherCAT總線，符合IEC/PAS 62407標準 | |||
介質 | 通過歐式端子引出通信總線到背板 | |||
數字輸入 | ||||
輸入通道 | 2路 | |||
輸入電壓額定值（DC） | 24VDC | |||
輸入電壓：“0”電壓信號 | 0VDC~5VDC | |||
輸入電壓：“1”電壓信號 | 13VDC~30VDC | |||
PWM輸出 | ||||
輸出通道 | 2路 | |||
額定輸出電流值 | 500mA | |||
短路保護 | 支持（典型值10A） | |||
控制數字輸入 | 可配置（普通IO或輸出使能） | |||
脈沖持續時間精度 | ±（周期持續時間 x 100 ppm），負載≤ 50 歐姆時 ±100 μs | |||
最短脈沖持續時間 | 100μs | |||
照明負載時的最大值 | 10W | |||
電阻負載時的開關頻率最大值 | 5 kHz | |||
電感負載時的開關頻率最大值 | 2 Hz | |||
照明負載時的開關頻率最大值 | 10 Hz | |||
輸出診斷 | 支持 | |||
絕緣 | ||||
輸入通道之間隔離 | 支持 | |||
輸出通道之間隔離 | 支持 | |||
通道和背板總線之間隔離 | 支持 | |||
環境條件 | ||||
工作環境溫度 | －40℃~+65℃ | |||
工作環境相對濕度 | 25℃時，周圍環境相對濕度條件：不大于95%，無凝結 | |||
儲存環境溫度 | -55℃~+70℃ | |||
儲存環境相對濕度 | 25℃時，周圍環境相對濕度條件：不大于95%，無凝結 | |||
IP防護等級 | IP30 | |||

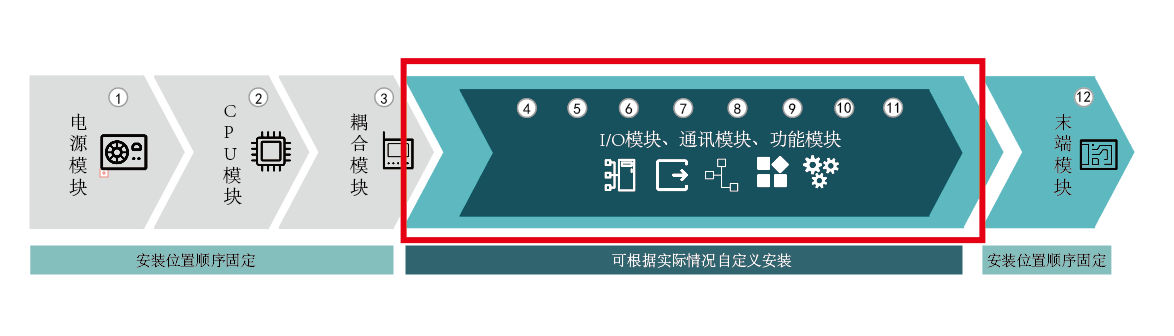

產品安裝位置示意圖
