支持EtherCAT協議
2個RJ45接口，可以用于連接同一網段上的其它EtherCAT設備，實現從站擴展
支持現場級聯、線型拓撲組網
支持EtherCAT協議
2個RJ45接口，可以用于連接同一網段上的其它EtherCAT設備，實現從站擴展
支持現場級聯、線型拓撲組網
IM30-E1000通過以太網電纜與CPU模塊進行連接，將控制信號經由背板傳輸給后端I/O及通信網關等模塊。同時通過以太網電纜級聯下一級耦合模塊，實現從站擴展。
IM30-E1000技術指標
技術規格 | |
尺寸和數量 | |
尺寸 W×H×D（mm） | 40×135×125 |
重量（kg） | 0.5 |
安裝 | 導軌安裝，寬度定制 |
系統電源 | |
背板電源 | 24VDC(-15%/+20%) |
過流保護 | 支持 |
電氣隔離 | 500VDC（EBUS/現場電位） |
通信接口 | |
協議 | EtherCAT總線，符合IEC/PAS 62407標準 |
介質 | 通過歐式端子引出通信總線到背板 |
數據傳輸介質 | Ethernet CAT-5電纜 |
數據傳輸速率 | EtherCAT設備協議/100Mbps |
站間的電纜長度 | 最大100m（BASE-TX） |
總線連接 | 2個RJ45接口 |
組態 | 通過3個16位撥碼開關，實現0~4096的ID值設置，支持級聯、線型拓撲組網連接 |
支持拓撲結構 | 級聯、線型拓撲 |

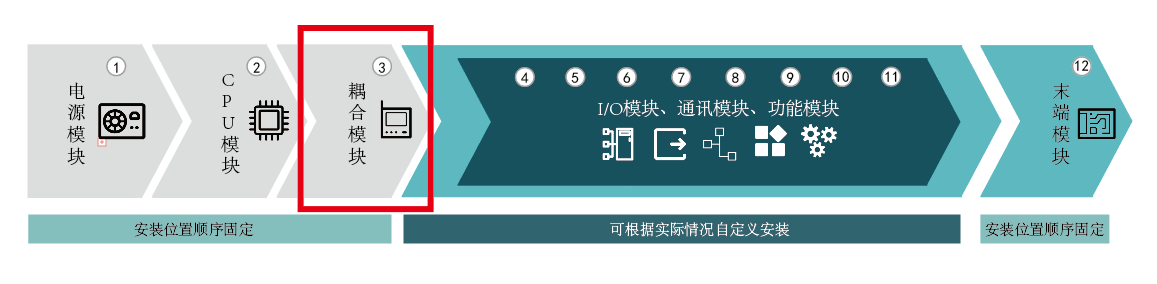

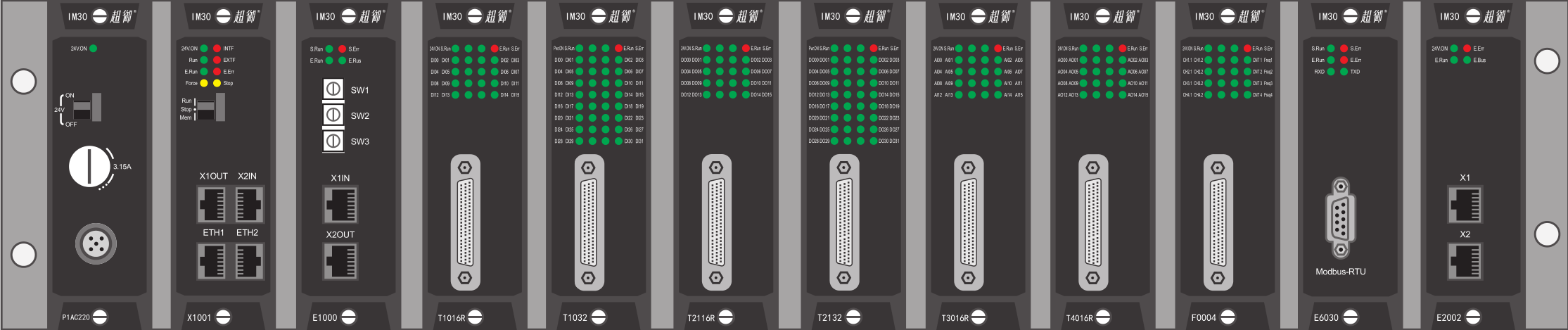

產品安裝位置示意圖
