4個獨立的脈沖計數器
接線方式：兩線制、三線制
8路DO輸出功能
4個獨立的脈沖計數器
接線方式：兩線制、三線制
8路DO輸出功能
高速脈沖計數模塊，通過前面板現場接線端子接入到模塊內部。模塊內部控制器對脈沖量進行采集，并將采集結果通過背板總線上傳至主站。每個計數器各有三路輸入（A、B、Z），輸入信號有效電壓范圍為10~26VDC，電流范圍1.8mA(10VDC)~5.2mA（26VDC）。
IM30-F0004技術指標
技術規格 | |
尺寸和重量 | |
尺寸 W×H×D（mm） | 40×135×125 |
重量（kg） | 0.5 |
安裝 | 導軌安裝，寬度定制 |
系統電源 | |
背板電源 | 24VDC(-15%~+20%) |
現場電源 | 24VDC(-15%~+20%) |
過流保護 | 支持 |
電氣隔離 | 500VDC（EBUS/現場電位） |
計數器 | |
計數器個數 | 4 |
計數器范圍 | 32位 |

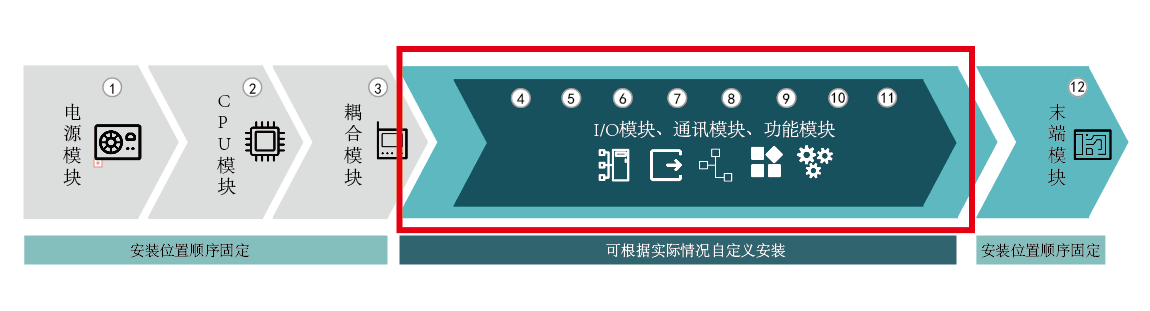

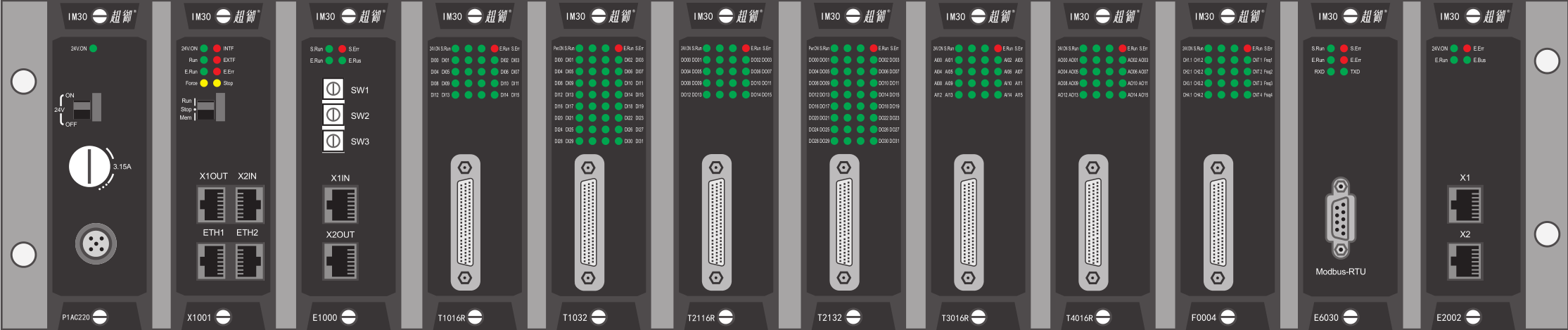

產品安裝位置示意圖
