IS21-H3304技術指標表
型號 | IS21-H3304 | ||
訂貨號 | IS21-H3304-0101-01AA | ||
名稱 | 4路模擬量輸入模塊 | ||
電源特性 | 輸入電壓 | DC21.6-26.4V | |
功耗 | <10W | ||
存儲空間 | 程序存儲空間 | 128K | |
RAM | 192K(內部)+1024K(外部) | ||
掉電保持存儲區 | 2K | ||
輸入特性 | 輸入通道 | 4通道 | |
輸入類型 | J,K,T,E,R,S,N,B類型 | ||
采樣精度 | 重復性精度：±＜0.15%FS | ||
允許最大擴展I/O模塊 | 7個 | ||
通信功能 | RS485 | 通訊協議 | Modbus RTU |
通訊接口 | 1路RS485 | ||
隔離方式 | 電氣隔離 | ||
CAN | 通訊協議 | CAN | |
通訊接口 | 1路CAN2.0B | ||
隔離方式 | 電氣隔離 | ||
以太網 | 通訊協議 | Modbus TCP | |
通訊接口 | RJ45,100M工業以太網 | ||
隔離方式 | 電氣隔離 | ||
HMI | 功能 | 智能OLED顯示，可顯示通道狀態/報警等信息，接近感應操作，非接觸查看翻頁，智能背光操作 | |
故障診斷與熱插拔 | 熱插拔 | 支持 | |
保護方式 | 電源隔離 | 支持 | |
物理特征 | A型尺寸 W×H×D（mm） | 169mm×117mm×35mm | |
B型尺寸 W×H×D（mm） | 148mm×130mm×35mm | ||
重量（kg） | <1kg | ||
安裝特性 | 安裝方式 | 導軌安裝 | |

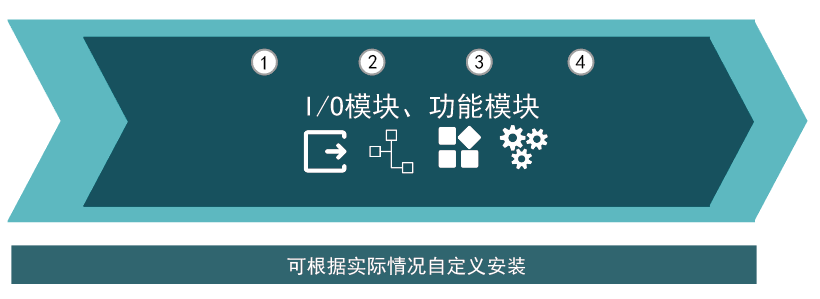

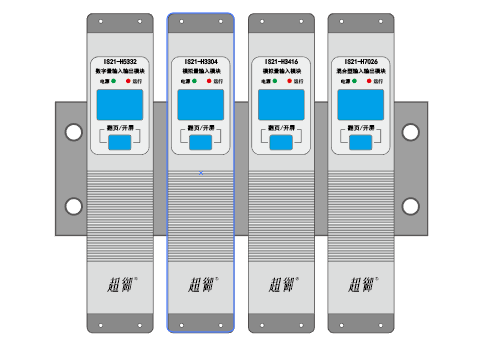

產品安裝位置示意圖
