支持EtherCAT協議
16路4~20mA二線制電流采集
16位ADC精度
電氣隔離
支持EtherCAT協議
16路4~20mA二線制電流采集
16位ADC精度
電氣隔離
IL40-T3016模塊主要由兩部分組成：模擬量采集電路和數據處理電路。模擬量采集電路與數據處理電路采用光耦隔離連接，實現現場電路對系統的隔離。
IL40-T3016技術指標
技術規格 | |
尺寸和重量 | |
尺寸 W×H×D（mm） | 41×252×170 |
重量（kg） | 1.1 |
安裝 | 自定義導軌 |
系統電源 | |
背板電源 | 400mA@5VDC |
現場電源 | 700mA@24VDC |
過流保護 | 支持 |
電氣隔離 | 500VDC（EBUS/現場電位） |
模塊特定數據 | |
模擬量輸入點數 | 16 |
電纜 | 最長100m；屏蔽電纜 |
生成模擬值 | |
測量原理 | Σ-Δ |
ADC分辨率 | 16位 |
上報數據格式 | 0x0000~0xFFFF |
精度 | <0.3%（相對于滿刻度值） |
基本轉化時間 | ＜100ms |
傳感器選擇數據 | |
輸入范圍（額定值）/輸入阻抗 | 230Ω |
電流 | 4~20mA |
信號傳感器的接線 | 使用36針前連接器 |
支持傳感器類型 | 2線制電流變送器 |
通信總線 | |
協議 | EtherCAT總線，符合IEC/PAS 62407標準 |
介質 | 通過歐式端子引出通信總線到背板 |
過程映像中的位寬 | 輸入32個位 |
環境條件 | |
工作環境溫度 | －40℃~+65℃ |
工作環境相對濕度 | 25℃時，周圍環境相對濕度條件：不大于95%，無凝結 |
儲存環境溫度 | -55℃~+70℃ |
儲存環境相對濕度 | 25℃時，周圍環境相對濕度條件：不大于95%，無凝結 |
IP防護等級 | IP30 |

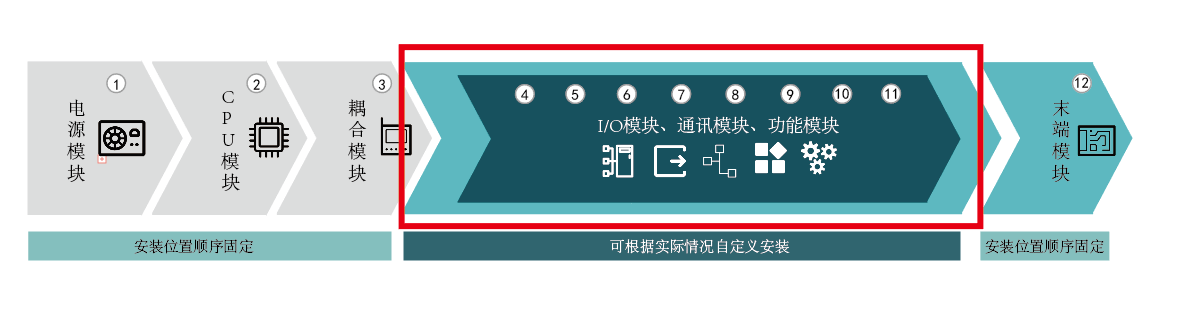

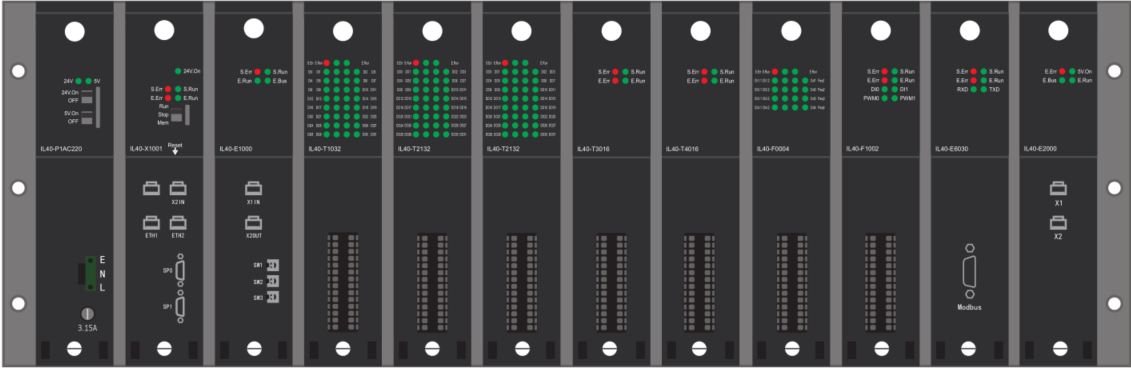

產品安裝位置示意圖
