支持EtherCAT協議
16路4~20mA電流信號輸出
分辨率16位
電氣隔離
支持EtherCAT協議
16路4~20mA電流信號輸出
分辨率16位
電氣隔離
模擬量輸出模塊IL40-T4016實現16路4~20mA電流信號輸出，并具有限流保護電路。輸出級由24V供電，IL40-T4016通過EBUS總線進行數據傳輸。
IL40-T4016技術指標
技術規格 | |
尺寸和重量 | |
尺寸 W×H×D（mm） | 41×252×170 |
重量（kg） | 1.1 |
安裝 | 自定義導軌 |
AO通道 | |
輸出通道 | 16 |
負載 | <500Ω (短路保護) |
測量誤差 | <0.3%（相對于滿刻度值） |
分辨率 | 16Bit |
系統電源 | |
背板電源 | 400mA@5VDC |
現場電源 | 700mA@24VDC |
電氣隔離 | 500 VDC (EBUS/現場電位) |
通信總線 | |
協議 | EtherCAT總線 符合IEC/PAS 62407標準 |
介質 | 通過歐式端子引出通信總線到背板 |
過程映像中的位寬 | 輸入16個位 |
環境條件 | |
工作環境溫度 | －40℃~+65℃ |
工作環境相對濕度 | 25℃時，周圍環境相對濕度條件：不大于95%，無凝結 |
儲存環境溫度 | -55℃~+70℃ |
儲存環境相對濕度 | 25℃時，周圍環境相對濕度條件：不大于95%，無凝結 |
IP防護等級 | IP30 |

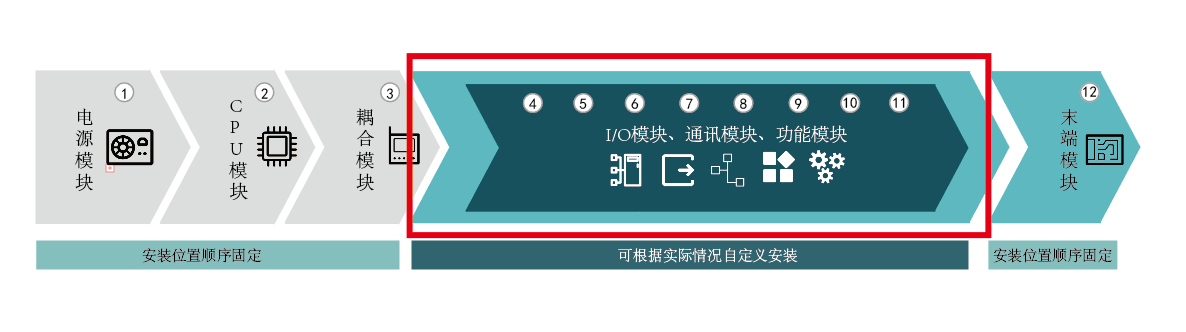

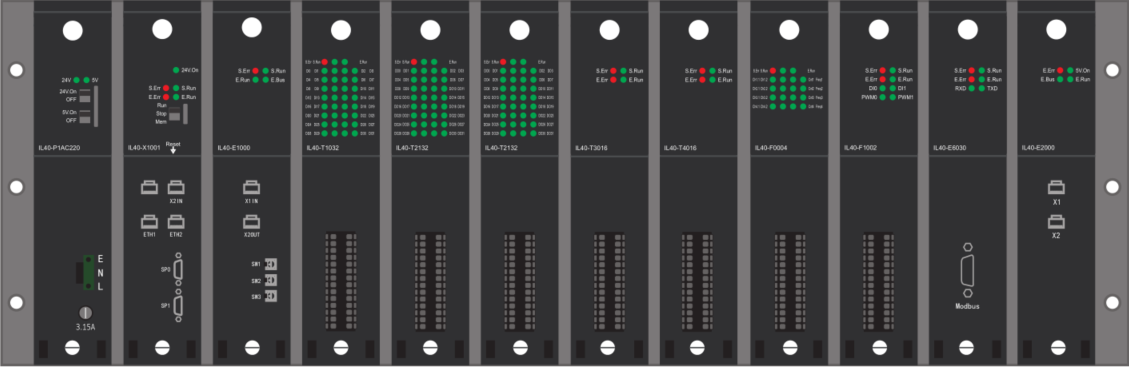

產品安裝位置示意圖
