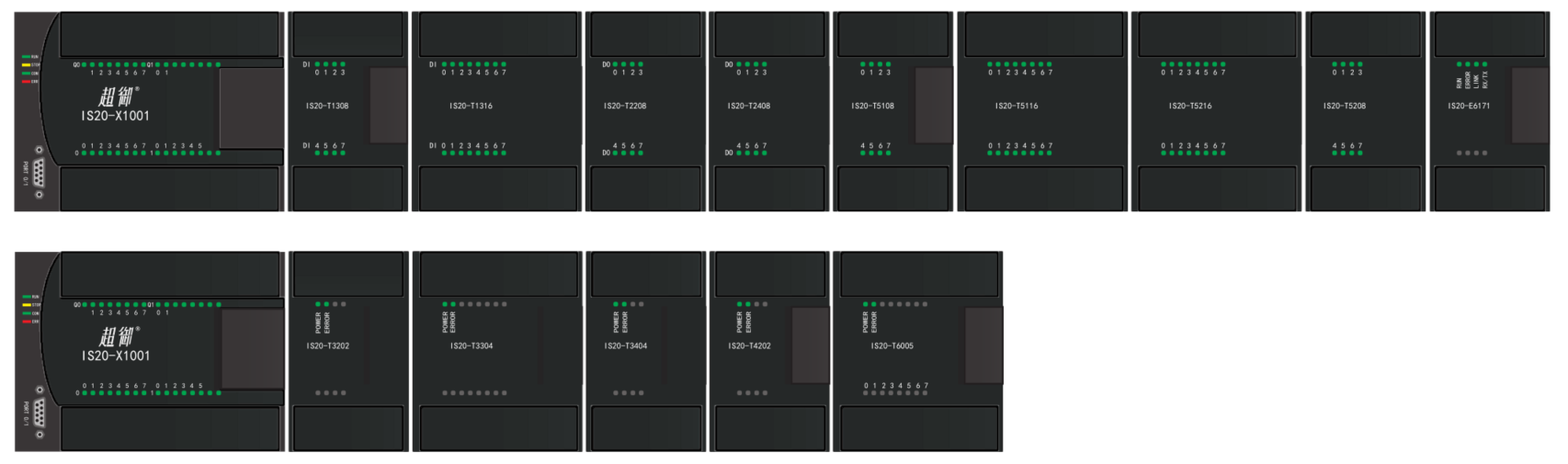

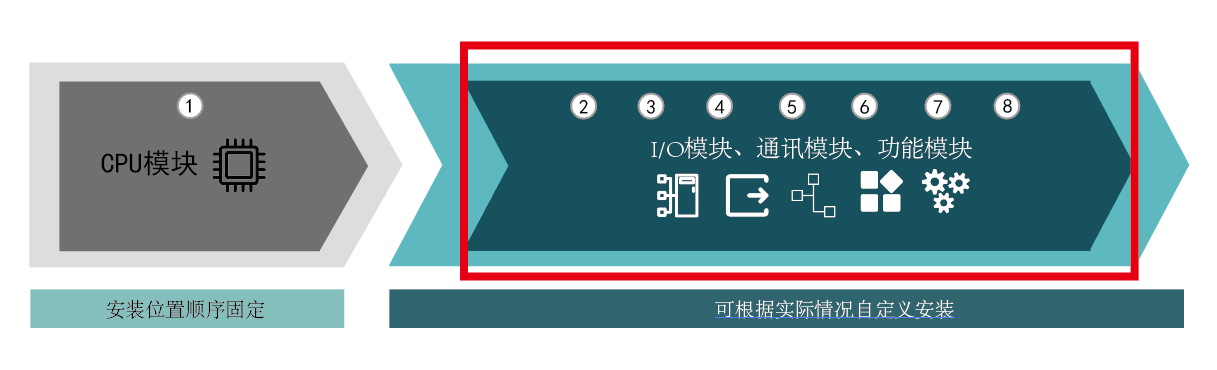

輸入通道

4通道

輸入類型

源型/漏型

輸入電壓額定值

24VDC

允許范圍

0~30VDC

邏輯1信號

15~30VDC，允許最小電流3mA

邏輯0信號

0~5VDC，允許最大電流1mA

輸入延遲時間

<10ms（額定輸入電壓）

隔離方式

光電隔離

隔離組

1組

隔離耐壓

500VAC

輸出特性

輸出通道

4通道

輸出類型

晶體管

輸出電壓

24VDC

允許范圍

20.4~28.8VDC

隔離方式

光電隔離

隔離組

1組

隔離耐壓

500VAC

邏輯“0”的最大漏電流

1mA

邏輯“1”單點最大輸出電流

1A

短路保護

外部提供

晶體管導通壓降

<0.5V（輸出邏輯1，電流1A時）

浪涌電流

<8A，100ms

接通狀態阻抗（接觸阻抗）

<0.2Ω

響應時間

狀態“0→1”

<1ms

狀態“1→0”

<1ms

物理特性

尺寸規格

50mm(L)×110mm(W)×68mm(H)

重量

<350g

功率消耗

+24VDC（擴展總線提供）

0mA

+24VDC（外部提供）

輸入20mA，輸出根據實際負載計算

+5VDC（擴展總線提供）

90mA

工作溫度

0~+55°C

存儲溫度

-40~+70°C

相對濕度

5~95%，不凝結

EMC指標

靜電抗擾度試驗（ESD）

模塊指示燈:空氣放電±8.8KV，放電10次，通道端子：空氣放電±8.8KV，放電10次，性能達到DI/DO模塊A類合格判據

低電快速瞬變脈沖群抗擾度試驗(EFT)

通道線：測試電壓±1.1kV，重復頻率5KHz&100KHz，性能達到DI/DO模塊A類合格判據

射頻傳導抗擾度試驗(CS)

試驗等級：0.15-80MHz，信號口：11V。性能達到DI/DO模塊A類合格判據

工頻磁場抗擾度試驗(PF)

磁場強度：33A/M，持續100s，間隔10s，實驗5次；磁場強度：330A/M，持續3s，間隔10s，實驗5次；性能達到DI/DO模塊A類合格判據
