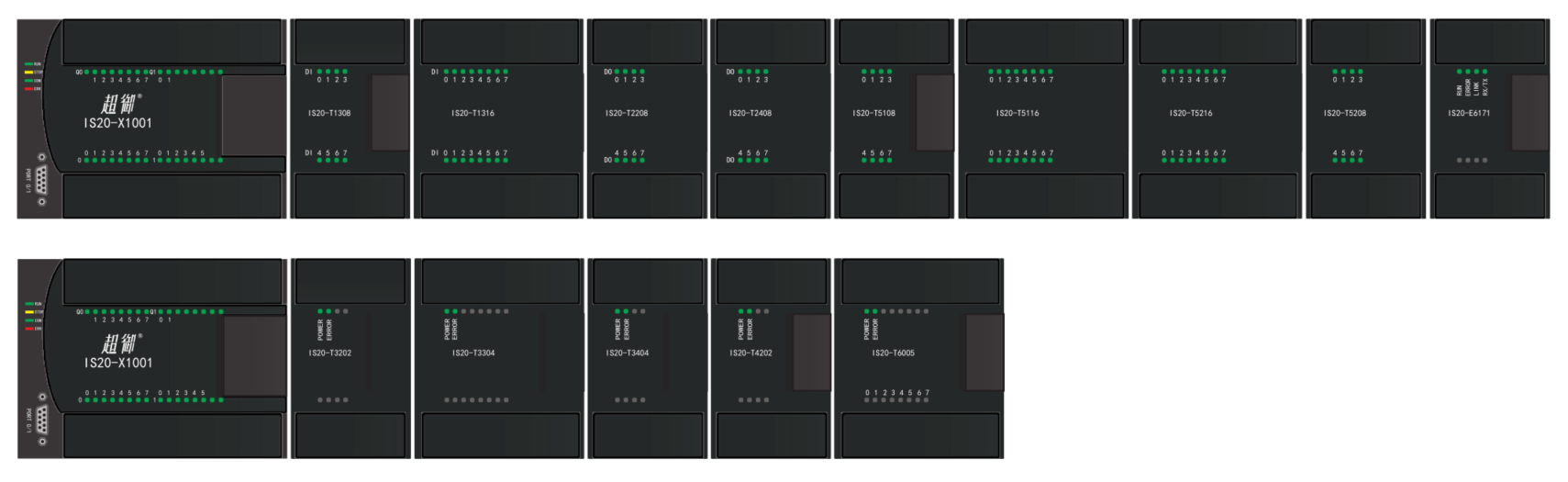

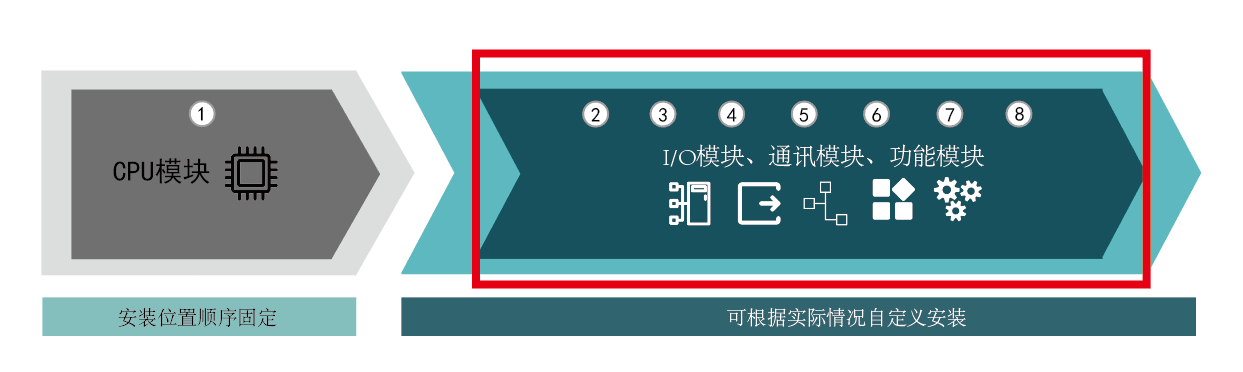

輸入通道

8點

輸入類型

漏型/源型

輸入電壓標稱值

24V DC

輸入電壓允許范圍

0 V DC ~ 30V DC

輸入電壓浪涌值

35V DC/0.5s

輸入延時時間

<10ms(額定輸入電壓時)

邏輯1信號（最小）

14.4V DC，3mA

邏輯0信號（最大）

5V DC，1mA

隔離方式

現場與邏輯之間隔離,現場之間不隔離

隔離耐壓

1000VAC,1分鐘，漏電流1mA

隔離組

1組

繼電器輸出特性

輸出通道

8點

輸出類型

繼電器

輸出電壓

24V DC或24V AC～230V AC

輸出電壓允許范圍

5V DC～30V DC或5V AC～250V AC

每路輸出電流

﹤2A

公共端輸出電流總和

<8A

輸出開關容量

1000VAC,1分鐘，漏電流1mA

最小負載

10mA（觸點電壓為5VAC或5VDC）

過流保護

無

接通狀態阻抗

<0.2Ω

隔離組

2組

線圈與觸點間隔離電壓

3000VAC,1分鐘，漏電流1mA

觸點開關延遲時間

<10ms

繼電器機械壽命

無負載時，可達10,000,000次以上：額定阻性2A負載時，可達100,000次以上

物理特性

尺寸規格

75mm(L)×110mm(W)×68mm(H)

重量

<350g

安裝方式

導軌或固定安裝

防護等級

IP20

電源要求

背板總線5V

±10%    V _ripple < 60mV

背板總線24V

24V ±10% V _ripple <   200mV

隔離(現場與邏輯電路間)

光電隔離

功率消耗

+24VDC(擴展總線提供)

40mA

+24VDC(外部提供)

根據實際負載計算

+5VDC(擴展總線提供)

60mA

工作溫度

0℃~+55℃

存儲溫度

-40℃~+70℃

相對濕度(工作或存儲)

5%~95%（無凝結）

隔離電阻（最小）

觸點間或線圈與觸點間均為100MΩ(500VDC時)

可插拔端子

觸點開關頻率(最大)

1Hz

電磁兼容

靜電放電

模塊指示燈:空氣放電±8.8KV，放電10次，通道端子：空氣放電±8.8KV，放電10次，性能達到DI模塊A類合格判據

低電快速瞬變脈沖群抗擾度試驗(EFT)

通道線：測試電壓±1.1kV，重復頻率5KHz&100KHz，性能達到DI模塊A類合格判據

浪涌抗擾度試驗(SURGE)

信號口：±1.1KV CM；±0.55KV DM；性能達到DI模塊A類合格判據，由于PLC系統試驗時，規定電纜長度≤30m，所以不測。

射頻傳導抗擾度試驗(CS)

0.15-80MHz，電源口：11V，信號口：11V。性能達到DI模塊A類合格判據

電壓跌落和電源中斷試驗(DIP)

中斷70% 持續 20周期，中斷40% 持續 10周期，中斷0% 持續250周期，中斷性能達到C級；中斷0% 持續0.5周期，中斷性能達到B級。
