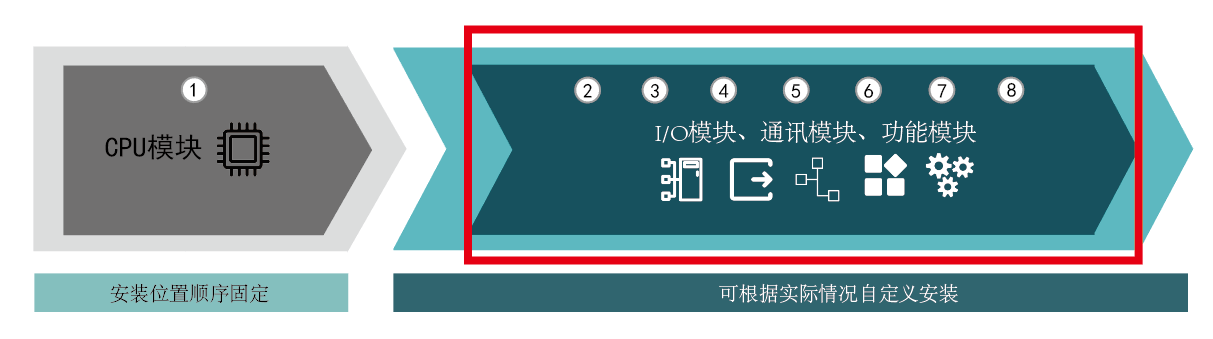

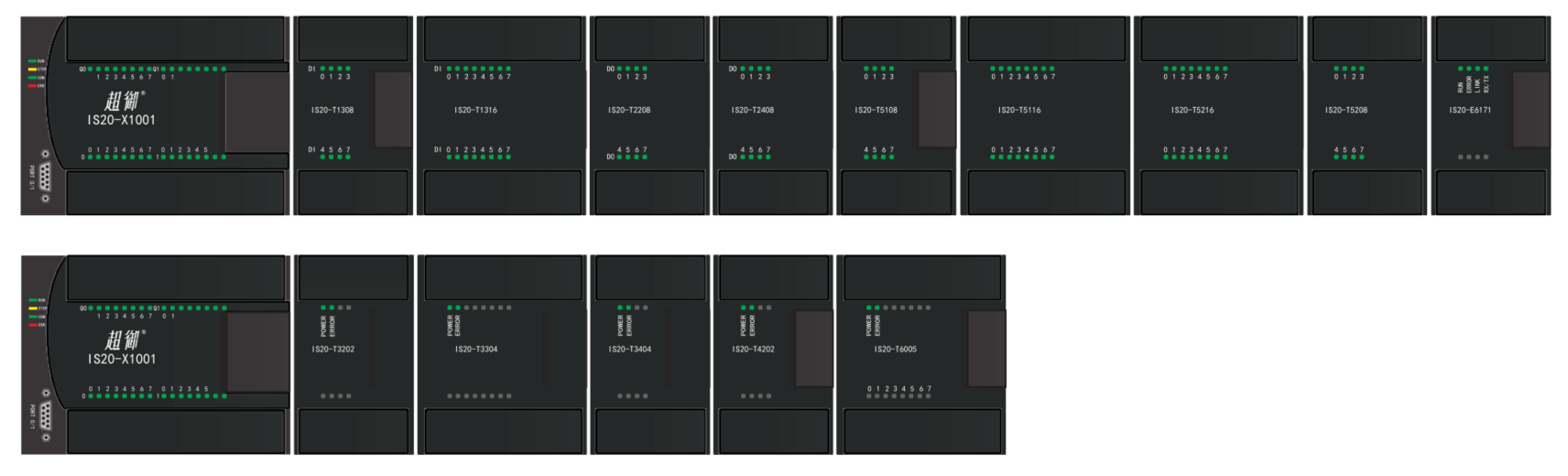

輸入通道

4通道

輸入類型

源型/漏型

輸入電壓額定值

24VDC

允許范圍

0~30VDC

邏輯1信號

15~30VDC，允許最小電流3mA

邏輯0信號

0~5VDC，允許最大電流1mA

輸入延遲時間

<10ms（額定輸入電壓）

隔離方式

光電隔離

隔離組

1組

隔離耐壓

500VAC

輸出特性

輸出通道

4通道

輸出類型

繼電器

輸出電壓

24VDC或24~230VAC

允許范圍

5~30VDC或5~250VAC

公共端輸出總電流

<10A

輸出開關容量

2A，阻性負載

最小負載

10mA(觸點電壓為5VAC或5VDC)

過流保護

無

接通狀態阻抗

<0.2Ω

隔離組

1組

線圈與觸點間隔離電壓

2000VAC，1分鐘，漏電流1mA

觸點間隔離電壓

750VAC，1分鐘，漏電流1mA

觸點開關延遲時間

<10ms

觸點開關頻率(最大)

1Hz

隔離電阻(最小)

觸點間或線圈與觸點間均為100MΩ(500VDC時)

繼電器機械壽命

無負載時，可達10,000,000次以上

額定阻性2A負載時，可達100,000次以上

物理特性

尺寸規格

50mm(L)90mm(W)70mm(H)

重量

120g

功率消耗

+24VDC（擴展總線提供）

30mA

+24VDC（外部提供）

輸入20mA，輸出根據實際負載計算

+5VDC（擴展總線提供）

90mA

工作溫度

-5~+60°C

存儲溫度

-40~+70°C

相對濕度

5~95%，不凝結

EMC指標

靜電抗擾度試驗（ESD）

模塊指示燈:空氣放電±8.8KV，放電10次，通道端子：空氣放電±8.8KV，放電10次，性能達到DI/DO模塊A類合格判據

低電快速瞬變脈沖群抗擾度試驗(EFT)

通道線：測試電壓±1.1kV，重復頻率5KHz&100KHz，性能達到DI/DO模塊A類合格判據

射頻傳導抗擾度試驗(CS)

試驗等級：0.15-80MHz，信號口：11V。性能達到DI/DO模塊A類合格判據

工頻磁場抗擾度試驗(PF)

磁場強度：33A/M，持續100s，間隔10s，實驗5次；磁場強度：330A/M，持續3s，間隔10s，實驗5次；性能達到DI/DO模塊A類合格判據
