實現EtherCAT總線協議和PROFIBUS DP協議的轉換
通過背板總線進行EtherCAT通信
1路PROFIBUS DP接口
最大支持32個PROFIBUS DP從站設備
模塊工作相關參數均通過上位機組態軟件進行配置
實現EtherCAT總線協議和PROFIBUS DP協議的轉換
通過背板總線進行EtherCAT通信
1路PROFIBUS DP接口
最大支持32個PROFIBUS DP從站設備
模塊工作相關參數均通過上位機組態軟件進行配置
IM30-E6020技術指標
技術規格 | |
尺寸和重量 | |
尺寸 W×H×D（mm） | 40×135×125 |
重量（kg） | 0.5 |
安裝 | 導軌安裝，寬度定制 |
系統電源 | |
背板電源 | 24VDC(-15%~+20%) |
電氣隔離 | 500VDC（EBUS/現場電位） |
通信接口 | |
背板協議 | EtherCAT總線，符合IEC/PAS 62407標準 |
背板介質 | 通過歐式端子引出通信總線到背板 |
PROFIBUS DP 現場總線接口 | 電氣接口：RS485，兩線制 |
機械接口： DB-9型母連接，3腳為RS485 B線（正端），8腳為RS485 A線（負端），5腳為數據與信號公共地，6腳為5V供電電源（端點終端電阻使用）；通過485雙絞線纜與DP從站設備模塊相連 | |
支持PROFIBUS DP V0、V1 | |
波特率：9.6 Kbps、19.2 Kbps、45.45 Kbps、93.75 Kbps、187.5 Kbps、500Kbps、1.5 Mbps、3 Mbps、6 Mbps、12 Mbps | |
支持的PROFIBUS DP從站地址：0~125 | |
傳輸能力：最大支持輸入/輸出各244字節 | |

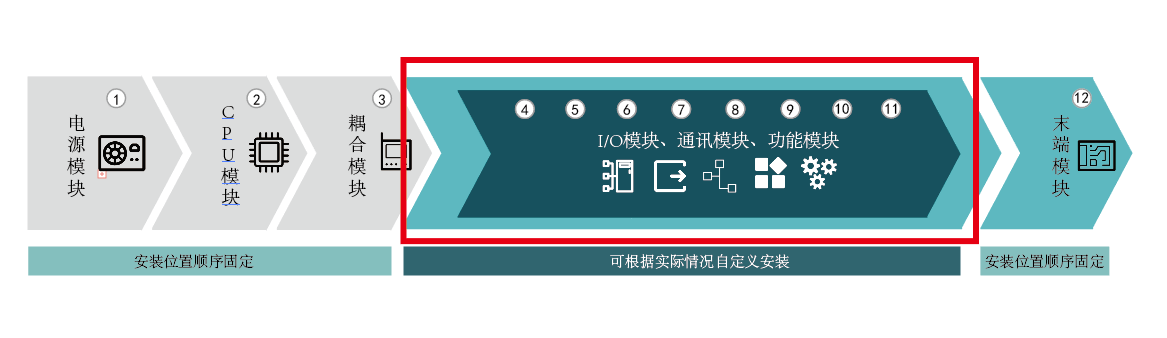

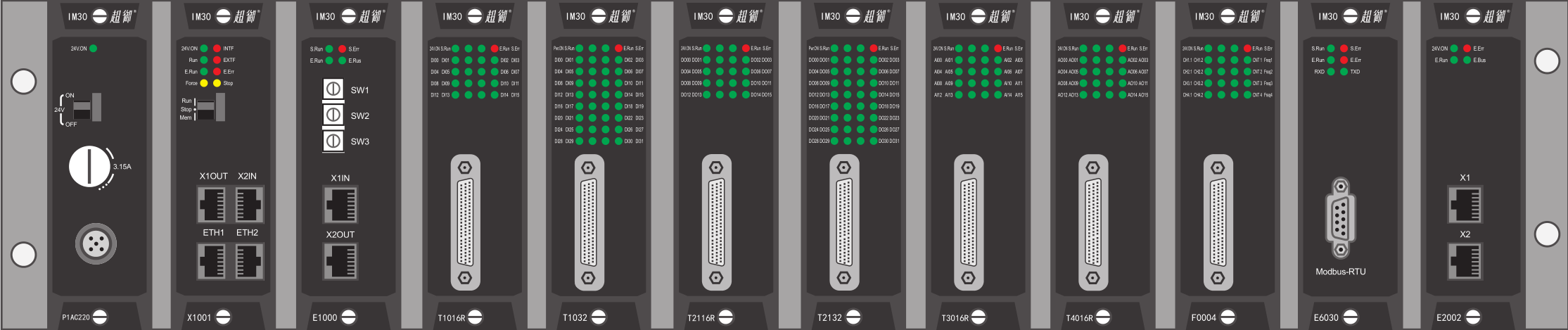

產品安裝位置示意圖
