實現EtherCAT總線協議和Modbus-RTU協議的轉換
通過背板總線進行EtherCAT通信
1路Modbus接口，支持Modbus-RTU協議
最大支持16個Modbus從站設備
模塊工作相關參數均通過上位機組態軟件進行配置
實現EtherCAT總線協議和Modbus-RTU協議的轉換
通過背板總線進行EtherCAT通信
1路Modbus接口，支持Modbus-RTU協議
最大支持16個Modbus從站設備
模塊工作相關參數均通過上位機組態軟件進行配置
IM30-E6030技術指標
技術規格 | |
尺寸和重量 | |
尺寸 W×H×D（mm） | 40×135×125 |
重量（kg） | 0.5 |
安裝 | 導軌安裝 |
系統電源 | |
背板電源 | 24VDC(-15%~+20%) |
電氣隔離 | 500VDC（EBUS/現場電位） |
通信接口 | |
背板協議 | EtherCAT總線，符合IEC/PAS 62407標準 |
背板介質 | 通過歐式端子引出通信總線到背板 |
Modbus 現場總線接口
| 電氣接口：RS485，兩線制 |
機械接口： DB-9型母連接口，3腳為RS485 B線（正端），8腳為RS485 A線（負端），5腳為數據與信號公共地，6腳為5V供電電源（端點終端電阻使用）；通過485雙絞線纜與Modbus從站設備相連 | |
支持Modbus RTU協議；最多支持16個Modbus從站； | |
波特率：1200/2400/4800/9600/14400/19200/38400/56000/57600/115200 | |
校驗方式：偶校驗/奇校驗/無校驗 | |
停止位：有校驗位時固定為1位，無校驗位時固定為2位 | |
支持的Modbus從站地址：1-247 | |
傳輸能力：最大支持輸入/輸出各256字節 | |

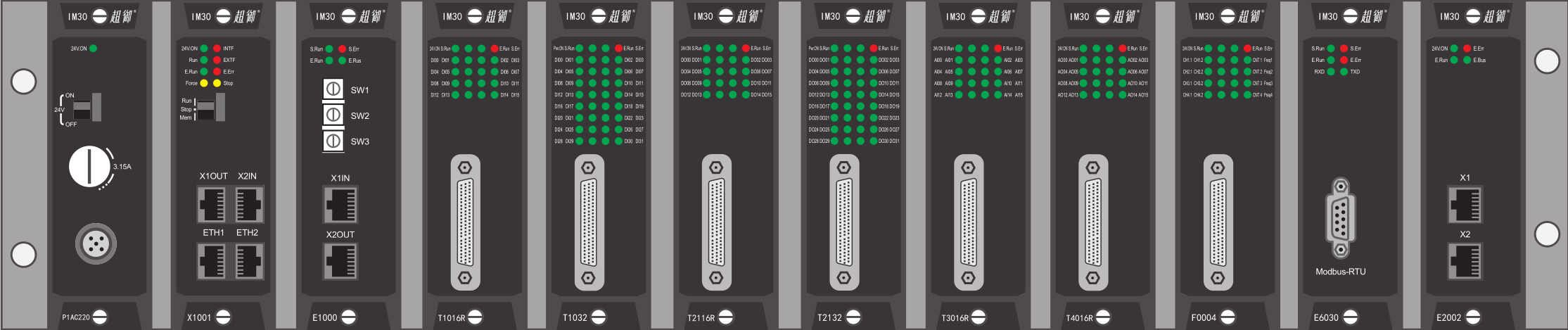

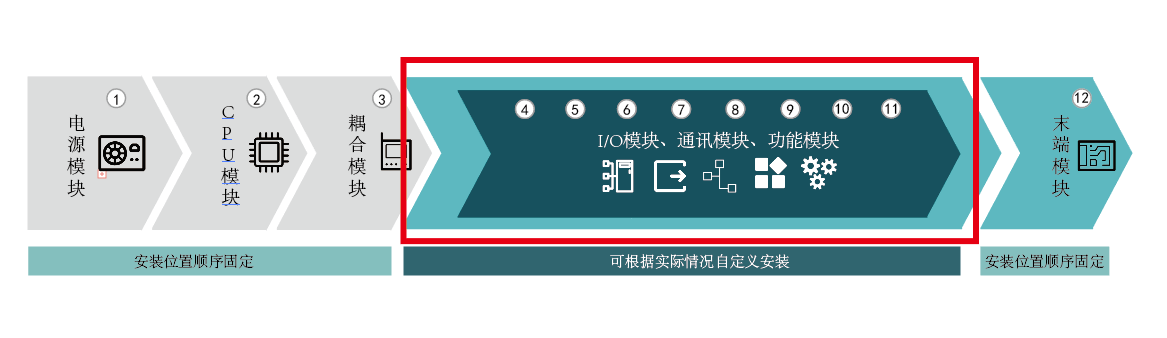

產品安裝位置示意圖
