    16通道數字量輸入 IM30-T1016R

    支持EtherCAT協議

    16路數字量數據采集

    電氣隔離

    支持冗余

    支持斷線檢測功能

    產品概述
    規格參數
    安裝位置

    現場16路數字量信號通過現場接線端子進入模塊，通過光耦與現場隔離。模塊采用漏型輸入，當輸入為13V~30VDC時，為邏輯1；當輸入的電壓為0V~5V DC時，為邏輯0。


     IM30-T1016R技術指標

    技術規格

    尺寸和重量

    尺寸   W×H×D（mm）

    40×135×125

    重量（kg）

    0.5

    安裝

    導軌安裝，寬度定制

    DI通道

    輸入通道

    16路，漏型

    “0”信號

    0V~5V

    “1”信號

    13V~30V

    系統電源

    背板電源

    100mA@24VDC(-15%~+20%)

    過流保護

    支持

    電氣隔離

    500VDC（EBUS/現場電位）

    通信接口

    協議

    EtherCAT總線，符合IEC/PAS 62407標準

    介質

    通過歐式端子引出通信總線到背板

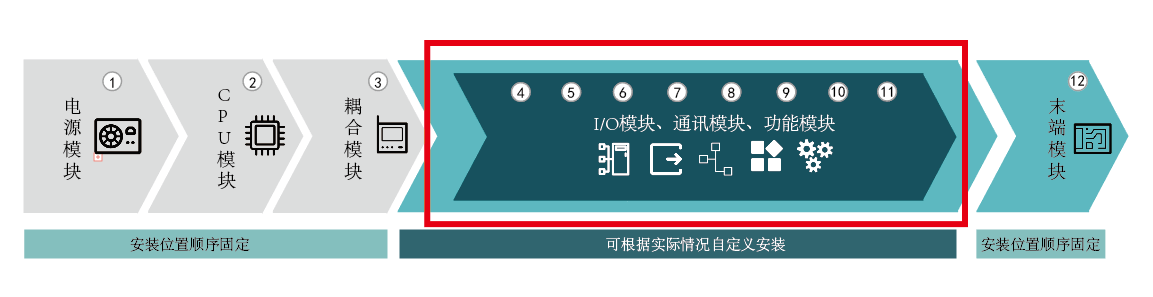

    產品安裝位置示意圖
