支持EtherCAT協議
16路4~20mA電流信號輸出
分辨率16位
電氣隔離
支持冗余
支持EtherCAT協議
16路4~20mA電流信號輸出
分辨率16位
電氣隔離
支持冗余
模擬量輸出模塊IM30-T4016R實現16路4~20mA電流信號輸出，并具有限流保護電路。同時實時回采電流信號，并進行診斷，輸出級由24V供電，IM30-T4016R通過EBUS總線進行數據傳輸。
IM30-T4016R技術指標
技術規格 | |
尺寸和重量 | |
尺寸 W×H×D（mm） | 40×135×125 |
重量（kg） | 0.5 |
安裝 | 導軌安裝，寬度定制 |
AO通道 | |
輸出通道 | 16 |
負載 | <500Ω (短路保護) |
測量誤差 | <0.3%（相對于滿刻度值） |
分辨率 | 16bit |
系統電源 | |
背板電源 | 100mA@24VDC(-15%~+20%) |
現場電源 | 100mA@24VDC (-15%~ +20%) |
電氣隔離 | 500 VDC (EBUS/現場電位) |
通信總線 | |
協議 | EtherCAT總線符合IEC/PAS 62407標準 |
介質 | 通過歐式端子引出通信總線到背板 |
過程映像中的位寬 | 輸入16個位 |

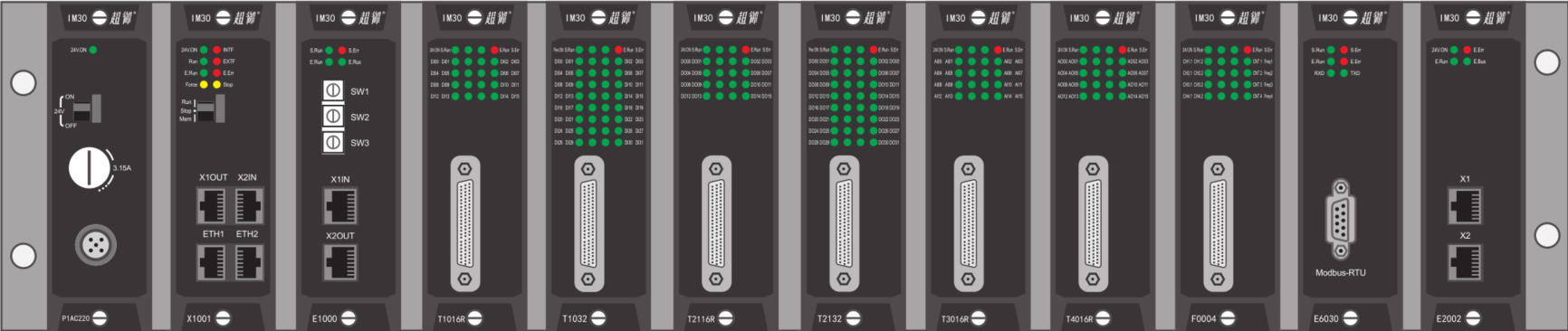

產品安裝位置示意圖
