支持EtherCAT協議
16路4~20mA二線制電流采集
16位ADC精度
電氣隔離
支持冗余
Sinc1+Sinc5、Sinc3數字濾波
支持EtherCAT協議
16路4~20mA二線制電流采集
16位ADC精度
電氣隔離
支持冗余
Sinc1+Sinc5、Sinc3數字濾波
IM30-T3016R模塊主要由兩部分組成：模擬量采集電路和數據處理電路。模擬量采集電路與數據處理電路采用光耦隔離連接，實現現場電路對系統的隔離。
IM30-T3016R模塊通過通道CHn+（0≤n≤15）給兩線制電流傳感器供電，然后傳感器產生的電流信號通過對應的通道CHn-（0≤n≤15）進入模塊，經由I/V轉換、濾波、A/D轉換成數字信號，經過光電隔離后，由數據處理電路的微處理器讀取，然后通過背板總線上傳至主站。
IM30-T3016R技術指標
技術規格 | |
尺寸和重量 | |
尺寸 W×H×D（mm） | 40×135×125 |
重量（kg） | 0.5 |
安裝 | 導軌安裝 |
系統電源 | |
背板電源 | 100mA@24VDC(-15%~+20%) |
現場電源 | 100mA@24VDC (-15%~ +20%) |
過流保護 | 支持 |
電氣隔離 | 500 Veff (E-Bus/現場電位) |
模塊特定數據 | |
模擬量輸入點數 | 16 |
電纜 | 最長100m；屏蔽電纜 |
生成模擬值 | |
測量原理 | Σ-Δ |
ADC分辨率 | 16位 |
上報數據格式 | 0x0000~0xFFFF |
基本轉化時間 | ＜300us |
測量值濾波 | l Sinc3 l Sinc1+Sinc5 |
傳感器選擇數據 | |
輸入范圍（額定值）/輸入阻抗 | <500Ω |
電流 | 4~20mA |
信號傳感器的接線 | HARTING 32歐式板卡90度彎針連接器 |
支持傳感器類型 | 2線制電流變送器 |
通信總線 | |
協議 | EtherCAT總線，符合IEC/PAS 62407標準 |
介質 | 通過歐式端子引出通信總線到背板 |
過程映像中的位寬 | 輸入32個位 |

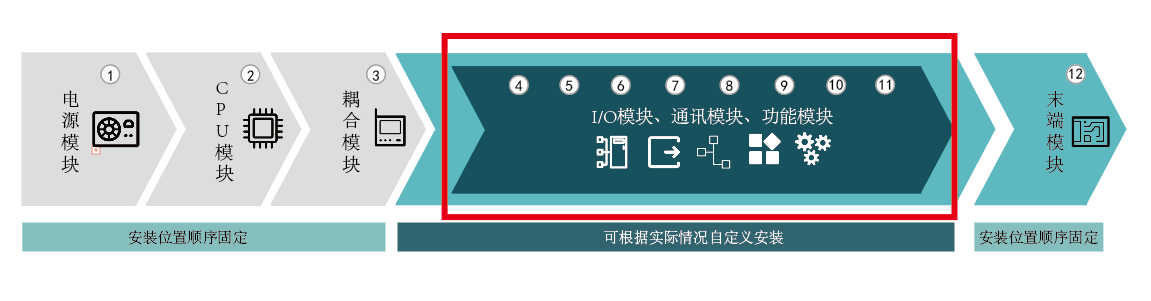

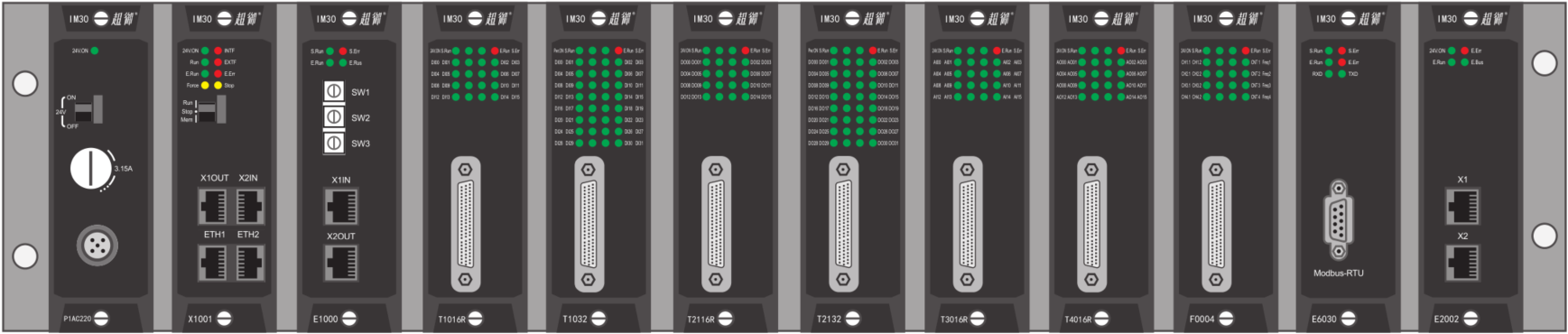

產品安裝位置示意圖
