16通道MOSFET源型數字量輸出
支持EtherCAT從站協議
過流、過溫保護
系統與現場間隔離
支持冗余
16通道MOSFET源型數字量輸出
支持EtherCAT從站協議
過流、過溫保護
系統與現場間隔離
支持冗余
控制器通過背板總線EBUS將過程數據寫入IM30-T2116R，通過控制16路MOSFET電子開關輸出閉合實現邏輯高低電平的輸出。當輸出信號為高電平時，固態功率繼電器導通，電子開關閉合，實現數字量“1”輸出。當輸出信號為低電平時，固態功率繼電器關斷，電子開關斷開，實現數字量“0”輸出。
IM30-T2116R技術指標
技術規格 | |
尺寸和重量 | |
尺寸 W×H×D（mm） | 40×135×125 |
重量（kg） | 0.5 |
背板電源 | 100mA@24VDC(-15%~+20%) |
安裝 | 導軌安裝，寬帶定制 |
DO通道 | |
通道數 | 16路，源型 |
輸出開關 | MOSFET |
負載類型 | 阻性(最大100Hz)，感性(最大2Hz)，照明負載(最大10Hz) |
額定負載電壓 | 24VDC(-15%~+20%) |
開關時間 | TON:17μs 典型值；TOFF:22μs 典型值 |
系統電源 | |
背板電源 | 200mA@24VDC(-15%~+20%) |
過流保護 | 支持 |
電氣隔離 | 500VDC（EBUS/現場電位） |
通信接口 | |
協議 | EtherCAT總線，符合IEC/PAS 62407標準 |
介質 | 通過歐式端子引出通信總線到背板 |

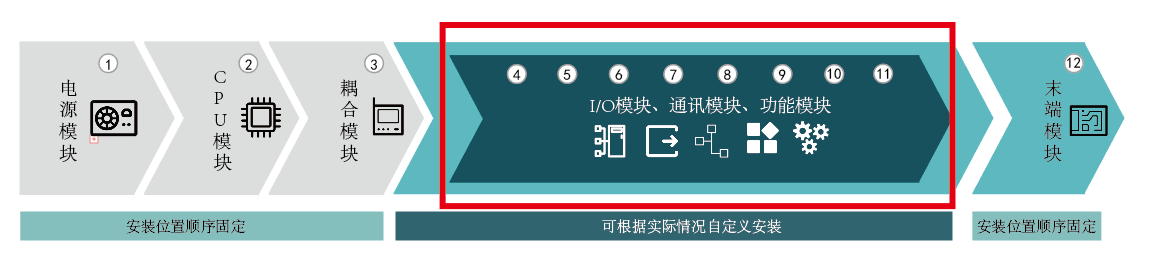

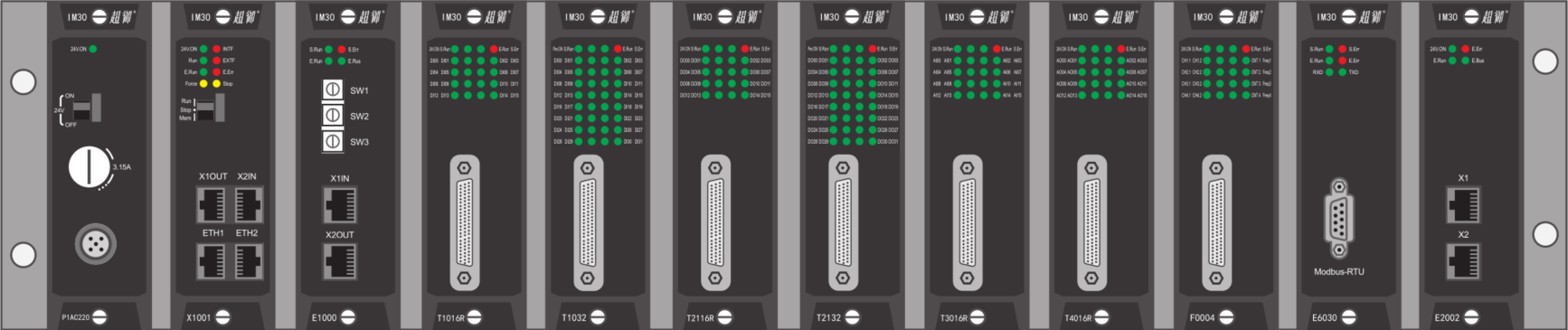

產品安裝位置示意圖
